靜磁柵閘門開度儀

一、概述

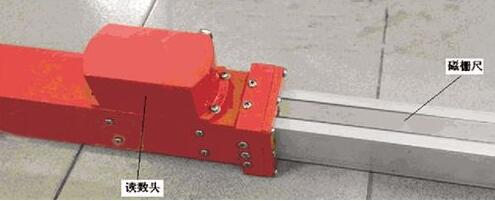

靜磁柵閘門開度儀屬外置式剛性結構直接測量直線絕對編碼器，核心部件是進口線性霍爾傳感器和進口超大規模集成電路，它由靜磁柵尺和讀數頭兩部分構成。靜磁柵尺長根據客戶需要定制，由安裝座式安裝座固定安裝在油缸上，電纜由后部引出；測量桿使用工業級方管定制，前部裝有萬向關節軸承，利用前安裝座與油缸活塞桿前部連接，通過安裝在油缸上的導向套管導向，工作時隨著油缸的伸縮運動，靜磁柵尺上做無接觸移動，靜磁柵讀數頭上感應到閘門開度信號，直接測量活塞桿絕對位移，測量精度為1毫米，產品結構簡單直觀，高度可靠。
靜磁柵閘門開度儀采用外置沿油缸（或其他）安裝方式。測量桿前端通過自潤滑關節軸承與活塞桿前部吊頭連接，安裝在油缸前部的支座上，讀數頭和靜磁柵尺之間保持1.5～3毫米的間隙。
二、靜磁柵閘門開度儀技術參數
量程：0-10m
分辨率：1mm
輸出形式：SSI 串行同步數字信號、RS485信號、4-20mA信號三種，選配
供電電源： DC24V，開關電源
全程線性度：≤0.01%
使用環境溫度：－25℃～85℃
使用環境條件：戶外，IP67。
使用振動條件：全向振幅±3mm，5～200Hz
磁尺襯管截面不小于50×25mm，壁厚不小于4mm；磁尺采用不銹鋼面防護，使用壽命大于15年；
開度儀配套獨立的上下極限位和檢修位行程開關，行程開關工作位置現場可調，必要時，每行程開關均可提供常開與常閉接點各一個。
